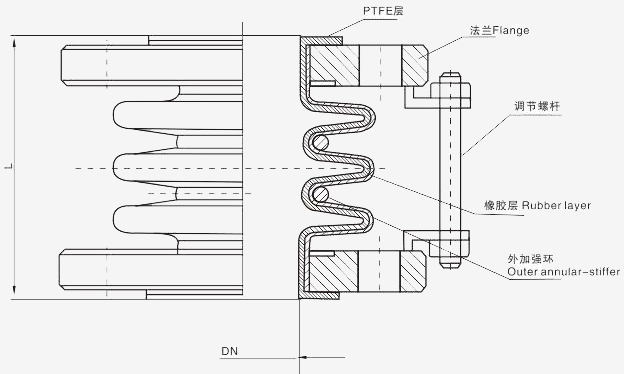

| 公稱直徑DN(mm) | L | 波數 | 軸向補償量△X(mm) | 徑向補償量△Y(mm) | 角向補償量△θ(O) | 公稱壓力PN(MPa) |
| 25 | 90 | 3 | ±18 | 12 | 25 | 0.40/-0.09 |
| 32 | 100 | 3 | ±18 | 13 | 25 | 0.40/-0.09 |
| 40 | 100 | 3 | ±18 | 14 | 25 | 0.40/-0.09 |
| 50 | 110 | 3 | ±18 | 15 | 25 | 0.40/-0.09 |
| 65 | 130 | 3 | ±20 | 15 | 25 | 0.35/-0.09 |
| 80 | 140 | 3 | ±20 | 16 | 25 | 0.35/-0.09 |
| 100 | 140 | 3 | ±25 | 17 | 20 | 0.30/-0.09 |
| 125 | 150 | 3 | ±27 | 17 | 18 | 0.30/-0.09 |
| 150 | 170 | 3 | ±27 | 18 | 15 | 0.30/-0.09 |
| 200 | 180 | 3 | ±27 | 15 | 13 | 0.25/-0.09 |
| 250 | 200 | 3 | ±27 | 12 | 10 | 0.25/-0.09 |
| 300 | 220 | 3 | ±27 | 8 | 5.5 | 0.25/-0.09 |
| 350 | 225 | 3 | ±27 | 8 | 4.5 | 0.25/-0.09 |
| 400 | 230 | 3 | ±30 | 8 | 4 | 0.15/-0.09 |
| 450 | 240 | 3 | ±30 | 8 | 3.5 | 0.15/-0.09 |
| 500 | 240 | 3 | ±30 | 8 | 5 | 0.15/-0.09 |
| 600 | 260 | 3 | ±30 | 8 | 4.8 | 0.15/-0.09 |
| 700 | 280 | 3 | ±35 | 10 | 5 | 0.15/-0.09 |
