鋼襯四氟閘閥（PTFE閘閥）

鋼襯四氟閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥隻能作全開和全關 不能作調節和節流，克服了一般閘閥密封不良、漏水和生鏽的現象，節約安裝空間。

DN15-DN350
產品規格
鋼襯PTFE
產品材質
5年
使用壽命
索取報價清單查看相關案例
谘詢技術客服
產品介紹
        鋼襯四氟閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥隻能作全開和全關 不能作調節和節流，克服了一般閘閥密封不良、漏水和生鏽的現象，節約安裝空間。鋼襯四氟是一個啟閉件閘板，閘板的運動方向與流體方向相垂直，閘閥隻能作全開和全關，不能作調節和節流。閘閥通過閥座和閘板接觸進行密封。閘板有剛性閘板和彈性閘板，根據閘板的不同，閘閥分為剛性閘閥和彈性閘閥。采用四氟襯裏層的閘閥具有化學穩定性可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。
性能優勢
       鋼襯四氟閘閥適用在-50℃—150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用於各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。結構緊湊合理，閥體內腔空間小，減小了介質滯留。特殊的模壓工藝，使密封麵致密度良好，使閥門達到零泄漏。
        1、采用特殊的模壓工藝，使密封麵致密良好，加之V型PTFE填料組合使閥門達到零泄漏。
        2、閥體與閥杆鑄為一體，杜絕了由於壓力變化引起閥杆衝出承壓件內的可能性，保證使用中的安全。
        3、采用全塑料襯裏工藝，耐介質的強腐蝕。
適用範圍
        鋼襯四氟閘閥適用於生活飲用水係統、食品醫藥行業、工業給排水及汙水處理、天燃氣與煤氣等，軟密封閘閥也可廣泛用於自來水、汙水、建築、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源係統等流體管線上。

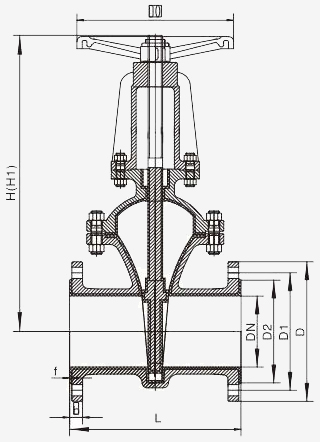

結構示意圖
技術參數
公稱直徑 主要尺寸 參考值
DN NPS L D D1 D2 f b Z-Фd D0 H
15 ½ 130 95 65 45 3 16 4-Ф14 120 175
20 ¾ 150 105 75 55 3 18 4-Ф14 120 195
25 1 160 115 85 65 3 18 4-Ф14 160 230
32 1 ¼ 180 140 100 75 3 18 4-Ф18 160 245
40 1 ½ 200 150 110 85 3 18 4-Ф18 180 285
50 2 250 165 125 100 3 18 4-Ф18 200 300
65 2 ½ 265 185 145 120 3 18 4-Ф18 250 340
80 3 280 200 160 135 3 20 8-Ф18 280 410
100 4 300 220 180 155 3 20 8-Ф18 300 465
125 5 325 250 210 185 4 22 8-Ф18 320 620
150 6 350 285 240 210 4 22 8-Ф22 350 710
200 8 400 340 295 265 4 24 8-Ф22 450 780
250 10 450 395 350 320 5 26 12-Ф22 500 1000
300 12 500 445 400 370 5 26 12-Ф22 550 1150
350 14 550 505 460 430 6 28 16-Ф22 650 1350
公稱直徑 主要尺寸 參考值
DN NPS L D D1 D2 f b Z-Фd D0 H
15 ½ 130 95 65 45 3 16 4-Ф14 120 175
20 ¾ 150 105 75 55 3 18 4-Ф14 120 195
25 1 160 115 85 65 3 18 4-Ф14 160 230
32 1 ¼ 180 140 100 75 3 18 4-Ф18 160 245
40 1 ½ 200 150 110 85 3 18 4-Ф18 180 285
50 2 250 165 125 100 3 18 4-Ф18 200 300
65 2 ½ 265 185 145 120 3 18 4-Ф18 250 340
80 3 280 200 160 135 3 20 8-Ф18 280 410
100 4 300 220 180 155 3 20 8-Ф18 300 465
125 5 325 250 210 185 4 22 8-Ф18 320 620
150 6 350 285 240 210 4 22 8-Ф22 350 710
200 8 400 340 295 265 4 24 12-Ф22 450 780
250 10 450 405 355 320 5 26 12-Ф26 500 1000
300 12 500 460 410 370 5 32 12-Ф26 550 1150
350 14 550 520 470 435 6 34 16-Ф26 650 1350
