鋼襯四氟視鏡（PTFE視鏡）

鋼襯四氟視鏡用以觀測管路或設備中單元流體的流量、色澤變化，直接監控化工工藝流程。能有時觀察管道中液體、氣體、蒸汽、潤滑油等介質流動情況，起到了監視生產、避免生產過程中事故發生的作用，是管道裝置上不可缺少的附件。

DN15-DN200
產品規格
鋼襯PTFE
產品材質
5年
使用壽命
索取報價清單查看相關案例
谘詢技術客服
產品介紹
        鋼襯四氟視鏡用以觀測管路或設備中單元流體的流量、色澤變化，直接監控化工工藝流程。能有時觀察管道中液體、氣體、蒸汽、潤滑油等介質流動情況，起到了監視生產、避免生產過程中事故發生的作用，是管道裝置上不可缺少的附件。廣泛使用於石油、化工、農藥、染化、製酸製堿等行業，是目前防腐設備理想的選擇。
性能優勢
        鋼襯四氟視鏡體采用碳鋼精鑄，內襯氟塑料，鏡片選用鋼化玻璃，具有耐腐蝕性能和機械強度，且有外型美觀、強度高、經久耐用的特點。適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑FEP還適用於各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
適用範圍
       鋼襯四氟視鏡廣泛應用在石油、化工、醫藥、食品等工業生產裝置的管道中。

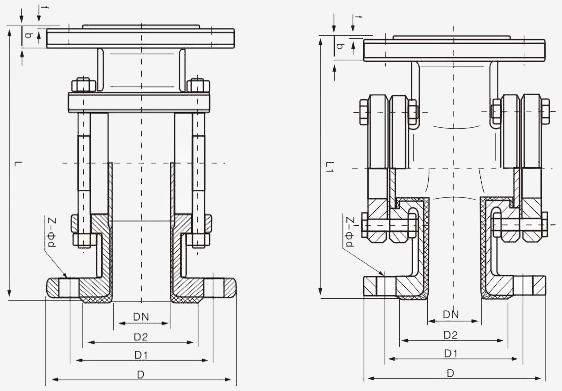

結構示意圖
技術參數
公稱直徑 主要尺寸 參考值
DN NPS L L1 D D1 D2 f b Z-Фd H
15 ½ 200 180 95 65 45 3 16 4-Ф14 160
20 ¾ 200 180 105 75 55 3 18 4-Ф14 160
25 1 250 200 115 85 65 3 18 4-Ф14 200
32 1 ¼ 250 230 140 100 75 3 18 4-Ф18 200
40 1 ½ 250 230 150 110 85 3 18 4-Ф18 200
50 2 250 240 165 125 100 3 18 4-Ф18 200
65 2 ½ 250 280 185 145 120 3 18 4-Ф18 220
80 3 250 300 200 160 135 3 20 8-Ф18 220
100 4 250 360 220 180 155 3 20 8-Ф18 220
125 5 300 440 250 210 185 4 22 8-Ф18 240
150 6 300 440 285 240 210 4 22 8-Ф22 300
200 8 300 480 340 295 265 4 24 8-Ф22 300
公稱直徑 主要尺寸 參考值
DN NPS L L1 D D1 D2 f b Z-Фd H
15 ½ 200 180 95 65 45 3 16 4-Ф14 160
20 ¾ 200 180 105 75 55 3 18 4-Ф14 160
25 1 250 200 115 85 65 3 18 4-Ф14 200
32 1 ¼ 250 230 140 100 75 3 18 4-Ф18 200
40 1 ½ 250 230 150 110 85 3 18 4-Ф18 200
50 2 250 240 165 125 100 3 18 4-Ф18 200
65 2 ½ 250 280 185 145 120 3 18 4-Ф18 220
80 3 250 300 200 160 135 3 20 8-Ф18 220
100 4 250 360 220 180 155 3 20 8-Ф18 220
125 5 300 440 250 210 185 4 22 8-Ф18 240
150 6 300 440 285 240 210 4 22 8-Ф22 300
200 8 300 480 340 295 265 4 24 12-Ф22 300
