鋼襯四氟球閥（PTFE球閥）

鋼襯四氟球閥是用帶圓形通孔的球體作啟閉件球體隨閥杆繞閥體中心線旋轉以實現閥門開啟和關閉。鋼襯四氟球閥可分為對分二片式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，采用四氟襯裏層的球閥具有化學穩定性。

DN15-DN350
產品規格
鋼襯PTFE
產品材質
5年
使用壽命
索取報價清單查看相關案例
谘詢技術客服
產品介紹
        鋼襯四氟球閥是用帶圓形通孔的球體作啟閉件球體隨閥杆繞閥體中心線旋轉以實現閥門開啟和關閉。鋼襯四氟球閥可分為對分二片式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，采用四氟襯裏層的球閥具有化學穩定性可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。采用全通徑、浮動球結構，閥門可在整個壓力範圍內進行無泄漏關閉，更便於管路係統的通球掃線和管路維護。啟閉件球件與閥杆鑄（鍛）為一體，杜絕了由於壓力變化引起閥杆衝出承壓件內的可能性，保證了工程中的使用安全。
性能優勢
        鋼襯四氟球閥在150℃、10MPa的條件下，密封性保持不變並且能維持操作性，即使是惡劣的環境也能使用。防止液體滲漏的三重封條結構：1、是閥板和閥座間過盈實現密封；2、封條是0形圈；3、是錐度的壓力而產生的密封。三重的密封結構完全阻止了介質的滲漏
        1、采用特殊的模壓工藝，使密封麵致密良好，加之V型PTFE填料組合使閥門達到零泄漏。
        2、球體與閥杆鑄為一體，杜絕了由於壓力變化引起閥杆衝出承壓件內的可能性，保證使用中的安全。
        3、采用全塑料襯裏工藝，耐介質的強腐蝕。

適用範圍
        鋼襯四氟球閥為控製各種強腐蝕性介質的啟閉而進行的專業設計，廣泛使用於石油，化工，染化，農藥，製酸製堿等行業，是目前防腐閥門理想的選擇。

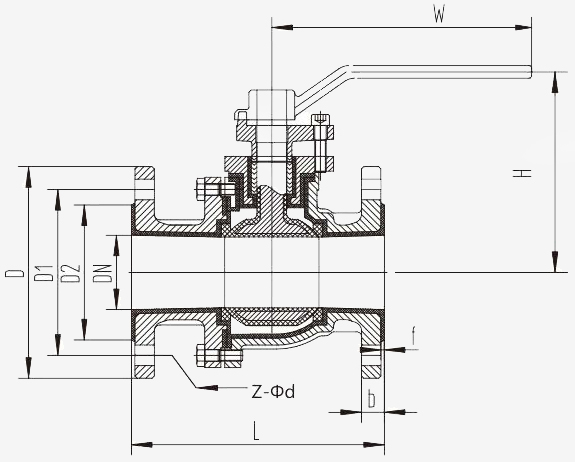

結構示意圖
技術參數
公稱直徑 標準值 參考值
DN NPS L D D1 D2 f b Z-Фd W(Kg)
15 ½ 135 95 65 45 2.5 14 4-Ф14 2.5
20 ¾ 140 105 75 55 2.5 16 4-Ф14 3
25 1 150 115 85 65 2.5 16 4-Ф14 4.5
32 1 ¼ 165 135 100 78 3 18 4-Ф18 5.7
40 1 ½ 180 145 110 85 3 18 4-Ф18 7
50 2 200 160 125 100 3 20 4-Ф18 9.5
65 2 ½ 220 180 145 120 3 20 4-Ф18 15
80 3 250 195 160 135 3 22 8-Ф18 19
100 4 280 215 180 155 3.5 22 8-Ф18 33
125 5 320 245 210 185 3.5 24 8-Ф18 58
150 6 360 280 240 210 3.5 24 8-Ф23 93
200 8 400 335 295 265 3.5 26 8-Ф23 155
250 10 450 390 350 320 4 28 12-Ф23 210
300 12 550 450 400 355 4 32 12-Ф25 330
350 14 686 510 460 425 4 32 12-Ф25 440
公稱直徑 標準值 參考值
DN NPS L D D1 D2 f b Z-Фd W(Kg)
15 ½ 135 95 65 45 2.5 14 4-Ф14 2.5
20 ¾ 140 105 75 55 2.5 16 4-Ф14 3
25 1 150 115 85 65 2.5 16 4-Ф14 4.5
32 1 ¼ 165 135 100 78 3 18 4-Ф18 5.7
40 1 ½ 180 145 110 85 3 18 4-Ф18 7
50 2 200 160 125 100 3 20 4-Ф18 9.5
65 2 ½ 220 180 145 120 3 20 4-Ф18 15
80 3 250 195 160 135 3 22 8-Ф18 19
100 4 280 215 180 155 3.5 22 8-Ф18 33
125 5 320 245 210 185 3.5 24 8-Ф18 58
150 6 360 280 240 210 3.5 24 8-Ф23 93
200 8 400 335 295 265 3.5 26 8-Ф23 155
250 10 450 390 350 320 4 28 12-Ф23 210
300 12 550 450 400 355 4 32 12-Ф25 330
350 14 686 510 460 425 4 32 12-Ф25 440
